ALTERNADOR.


El alternador no funciona solamente para suministrar energía eléctrica a varios dispositivos durante el manejo, sino también para mantener la batería cargada para que éste pueda suministrar energía El alternador tiene una bobina rotora (electromagneto rotor) que es conectado directamente a la polea, que es girada vía una correa en V por el motor. El alternador tiene también una bobina reactora que genera energía de corriente alterna. Esta corriente alterna es convertida a corriente DC por un rectificador.


PARTES:

Rotor o inductor:
Rotor o parte móvil del alternador, es el encargado de crear el campo magnético inductor el cual provoca en el bobinado inducido la corriente eléctrica que suministra después el alternador. El rotor esta formado a su vez por un eje o árbol sobre el cual va montado el núcleo magnético formado por dos piezas de acero forjado que llevan unos salientes o dedos entrelazados sin llegar a tocarse, que constituyen los polos del campo magnético inductor. Cada uno de las dos mitades del núcleo llena 6 o 8 salientes. Con lo que se obtiene un campo inductor de 12 o 16 polos.
En el interior de los polos, va montada una bobina inductora de hilo de cobre aislado y de muchas espiras, bobinada sobre un carrete material termoplástico.

En uno de los lados del eje, va montada una pieza material termoestable fija al eje del rotor, en la que se encuentran moldeados dos anillos rozantes de cobre, a los cuales se unen los extremos de la bobina inductora. A través de los anillos, y por medio de dos escobillas de carbón grafitado la bobina recibe la corriente de excitación generada por el propio alternador a través del equipo rectificador (autoexcitación).

Este equipo móvil perfectamente equilibrado dinámicamente, para evitar vibraciones, constituye un conjunto extraordinariamente robusto que puede girar a gran velocidad sin peligro alguno, al no tener como dinamo elementos que pueden ser expulsados por efecto de la fuerza centrifuga, como ocurre con el colector y bobinas inducidas.

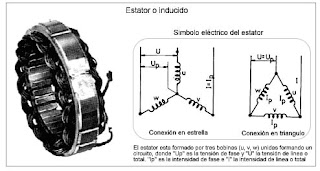

Estator o inducido:

El estator es la parte fija del alternador la que no tiene movimiento y es donde están alojadas las bobinas inducidas que generan la corriente eléctrica. El estator tiene una armazón que esta formado por un paquete ensamblado de chapas magnéticas de acero suave laminado en forma de corona circular, troqueladas interiormente para formar en su unión las ranuras donde se alojan las bobinas inducidas.

El bobinado que forman los conductores del inducido esta constituido generalmente por tres arrollamientos separados y repartidos perfectamente aislados en las 36 ranuras que forman el estator. Estos tres arrollamientos, o fases del alternador, pueden ir conectados según el tipo: en estrella o en triángulo, obteniéndose de ambas formas una corriente alterna trifásica, a la salida de sus bornes.


Puente rectificador de diodos:

Como se sabe la corriente generada por el alternador trifásico no es adecuada para la batería ni tampoco para la alimentación de los consumidores del vehículo. Es necesario rectificarla. Una condición importante para la rectificación es disponer de diodos de potencia aptos para funcionar en un amplio intervalo de temperatura.

El rectificador esta, formado por un puente de 6 o 9 diodos de silicio, puede ir montado directamente en la carcasa lado anillos rozantes o en un soporte (placa) en forma de "herradura", conexionados a cada una de las fases del estator, formando un puente rectificador, obteniéndose a la salida del mismo una tensión de corriente continúa. Los diodos se montan en esta placa de manera que tres de ellos quedan conectados a masa por uno de sus lados y los otros tres al borne de salida de corriente del alternador, también por uno de sus lados. El lado libre de los seis queda conectado a los extremos de las fases
de las bobinas del estator.

Los alternadores, con equipo rectificador de 9 diodos (nanodiodo), incorporan tres diodos mas al puente rectificador normal, utilizándose esta conexión auxiliar para el control de la luz indicadora de carga y para la alimentación del circuito de excitación.

El calentamiento de los diodos esta limitado y, por ello, debe evacuarse el calor de las zonas donde se alojan, tanto los de potencia como los de excitación. Con este fin se montan los diodos sobre cuerpos de refrigeración, que por su gran superficie y buena conductividad térmica son capaces de evacuar rápidamente el calor a la corriente de aire refrigerante. En algunos casos, para mejorar esta función, están provistos de aletas.

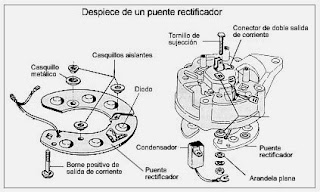

La fijación de la placa portadiodos a la carcasa del alternador se realiza con interposición de casquillos aislantes, como se ve en la figura.

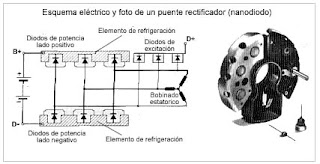

En la figura de abajo tenemos otra variante de puente de diodos más moderno.



Carcasa lado de anillos rozantes:

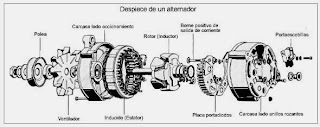

s una pieza de aluminio obtenida por fundición (se ve en la figura del despiece del alternador de arriba), donde se monta el portaescobillas, fijado a ella por tornillos. De esta misma carcasa salen los bornes de conexión del alternador y en su interior se aloja el cojinete que sirve de apoyo al extremo del eje del rotor. En su cara frontal hay practicadas unos orificios, que dan salida o entrada a la corriente de aire provocada por el ventilador.

Carcasa lado de accionamiento:

Al igual que la otra carcasa es de aluminio fundido, y en su interior se aloja el otro cojinete de apoyo del eje del rotor. En su periferia lleva unas bridas para la sujeción del alternador al motor del vehículo y el tensado de la correa de arrastre. En su cara frontal, lleva practicados también unos orificios para el paso de la corriente de aire provocada por el ventilador.
Las dos carcasas aprisionan el estator y se unen por medio de tornillos, quedando en su interior alojado el estator y el rotor, así como el puente rectificador.

Ventilador:


Los componentes del alternador experimentan un considerable aumento de la temperatura debido, sobre todo, a las perdidas de calor del alternador y a la entrada de calor procedente del compartimiento motor. La temperatura máxima admisible es de 80 a 100ºC, según el tipo de alternador.

La forma de refrigeración mas utilizada es la que coge el aire de su entorno y la hace pasar por el interior del alternador por medio de ventiladores de giro radial en uno o ambos sentidos. Debido a que los ventiladores son accionados junto con el eje del alternador, al aumentar la velocidad de rotación se incrementa también la proporción de aire fresco. Así se garantiza la refrigeración para cada estado de carga. En diversos tipos de alternadores, las paletas del ventilador se disponen asimétricamente. De esta forma se evitan los silbidos por efecto sirena que pueden producirse a determinadas velocidades
.
Circuito de excitación del alternador:

El alternador para generar electricidad además del movimiento que recibe del motor de combustión, necesita de una corriente eléctrica (corriente de excitación) que en un principio, antes de arrancar el motor, debe tomarla de la batería a través de un circuito eléctrico que se llama "circuito de preexcitación". Una vez que arranca el motor, la corriente de excitación el alternador la toma de la propia corriente que genera es decir se autoexcita a través de un "circuito de excitación".

El circuito de preexcitación que es externo al alternador lo forman la batería, el interruptor de la llave de contacto y la lámpara de control. Este circuito es imprescindible por que el alternador no puede crear por si solo (durante el arranque y a bajas revoluciones del motor) campo magnético suficiente en el rotor el cual induce a su vez en el estator la tensión de salida del alternador que es proporcional a la velocidad de giro.


Una vez que el motor de combustión esta en marcha y el alternador alcanza una tensión superior a la que suministra la batería entonces la lámpara de control (L) se apaga. El alternador ya no necesita del circuito de preexcitación ahora se vale por si mismo (autoexcitación) y utiliza la propia tensión que genera.
